GCDX-OS Over-Square ОЧГ γ-спектрометр

Не просто детектор, а основа точного γ-спектрометра

GCDX-OS Over-Square — серія коаксіальних детекторів з особливо чистого германію, або ОЧГ (HPGe), для високоточного аналізу γ- та низькоенергетичного рентгенівського випромінювання. Це професійне лабораторне обладнання для ситуацій, де недостатньо побачити факт радіації: потрібно розділити спектр на чіткі енергетичні піки, ідентифікувати радіонукліди та коректно оцінити їхню активність.

Серію застосовують у ядерній енергетиці, радіаційній безпеці, екологічному моніторингу, промисловості й наукових дослідженнях. Побутовим дозиметром цей прилад не прикидається — і правильно робить.

Що означає Over-Square

Кристал GCDX-OS має оптимізовану геометрію Over-Square: його діаметр більший за висоту. За зіставного об’єму такий підхід дає велику активну площу передньої поверхні, тому детектор особливо добре працює з компактними пробами, розміщеними близько до торцевої частини: флаконами, чашками Петрі, невеликими контейнерами та іншими зразками лабораторної геометрії.

Порівняно зі звичайними коаксіальними GCDX-детекторами це допомагає підвищити ефективність реєстрації в області приблизно 1,5–2 МеВ. Водночас серія зберігає сильну сторону GCDX — чутливість до низькоенергетичних фотонів.

Діапазон від 3 кеВ: важливо для «низьких» ліній

Енергетичний діапазон серії простягається від 3 кеВ до 10 МеВ. Нижня межа залежить від обраного матеріалу вхідного вікна, але сама конструкція з тонким контактом створена саме для того, щоб низькоенергетичні фотони не втрачалися ще до потрапляння в кристал.

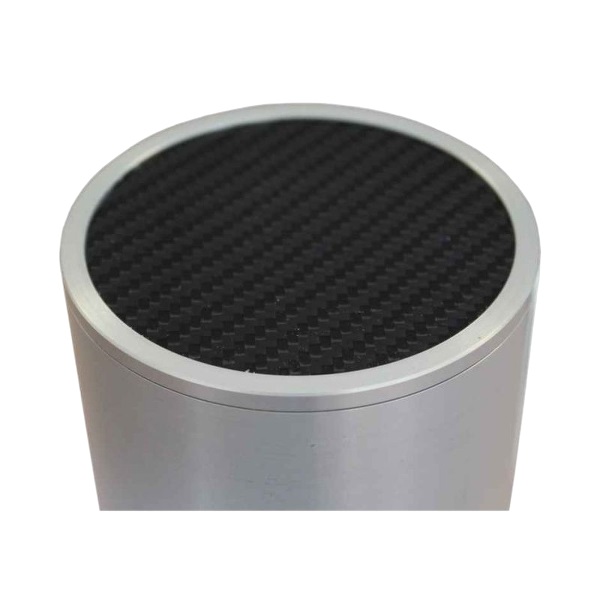

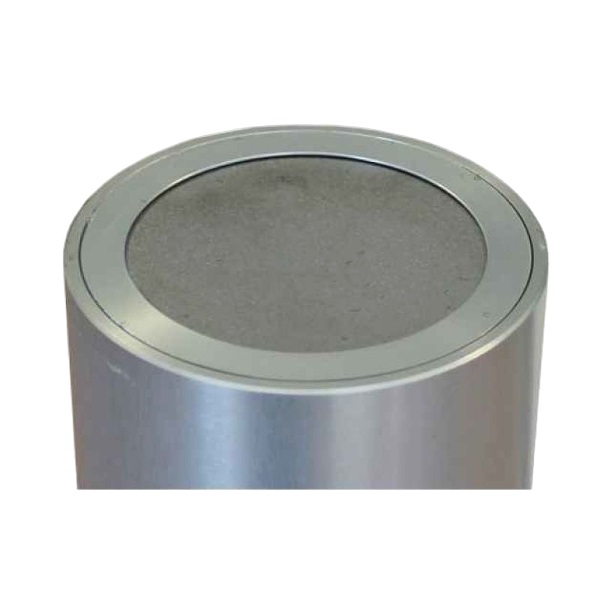

Для цього застосовуються берилієві або вуглеволоконні вхідні вікна. Така архітектура особливо цінна під час аналізу радіонуклідів з лініями в низькоенергетичній частині спектра, де звичайний товстіший вхідний шар уже може стати небажаним фільтром.

Роздільна здатність: коли близькі піки не зливаються

Стандартні моделі GCDX-OS забезпечують заявлену енергетичну роздільну здатність 350–500 еВ на 5,9 кеВ, 650–750 еВ на 122 кеВ і 1,75–2,00 кеВ на 1,33 МеВ. Конкретне значення залежить від моделі кристала, проте для всієї серії характерні висока симетрія піків і низький інструментальний фон.

Практичний сенс цього простий: спектр виходить не «гірським хребтом» із підозріло схожих пагорбів, а набором добре відокремлених ліній, придатних для якісної та кількісної інтерпретації.

Конфігурація під конкретну задачу

Серія охоплює стандартні моделі з відносною ефективністю 6–60%, чутливою площею 1590–6500 мм² і товщиною кристала 15–30 мм. Тобто GCDX-OS не варто обирати лише за принципом «більше — краще»: оптимальна модель залежить від енергій, які потрібно вимірювати, геометрії зразка, очікуваної активності та вимог до часу набору спектра.

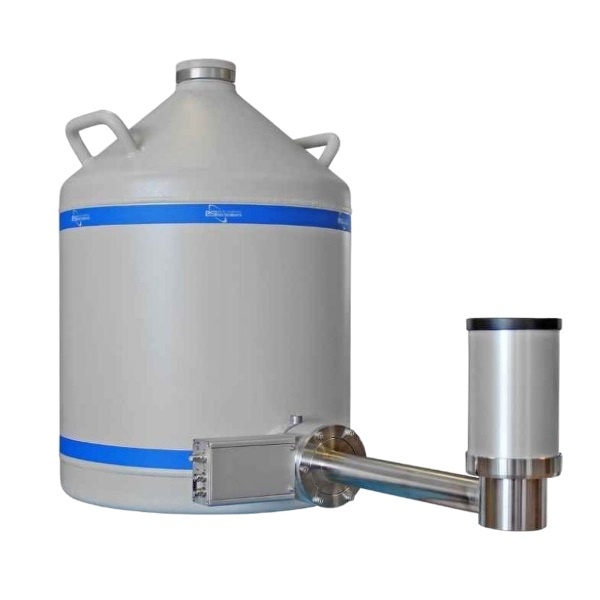

Детектор може оснащуватися вбудованим або віддаленим передпідсилювачем. У комплекті постачаються коаксіальний ОЧГ-детектор, передпідсилювач SHP з охолоджуваним вхідним каскадом, кріостат, система охолодження та кабелі. Залежно від проєкту доступні різні конструкції кріостатів і системи охолодження Monolith, Nicole або рішення з рідким азотом.

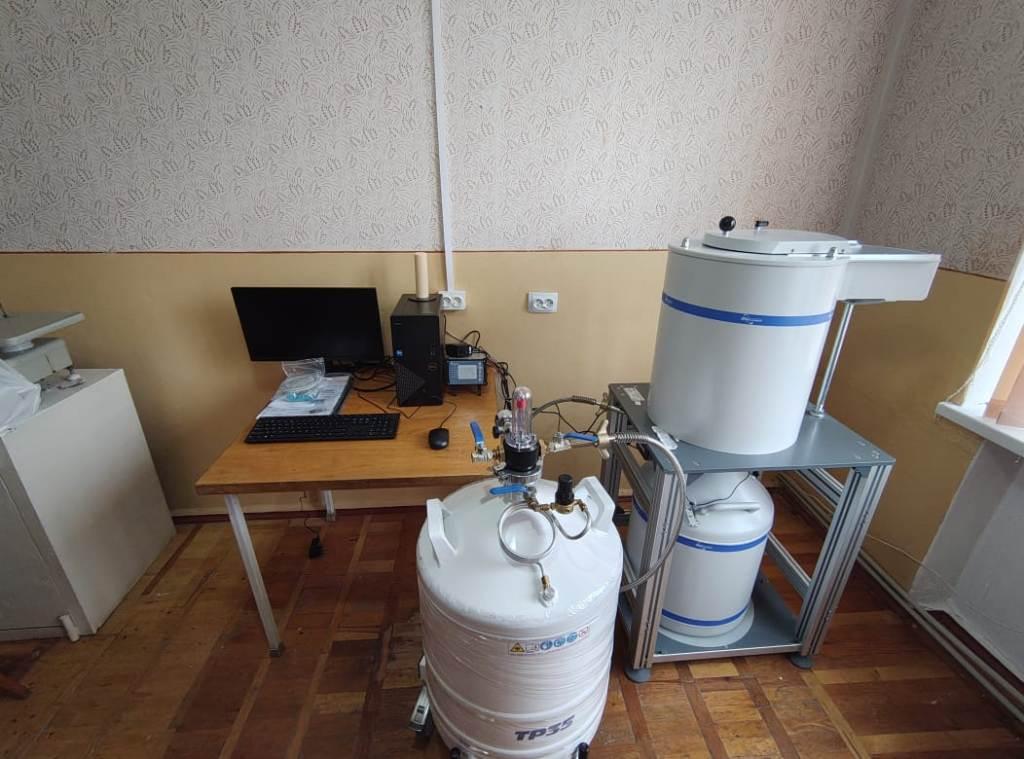

Що потрібно для повноцінної спектрометричної системи

Сам детектор є ключовим, але не єдиним елементом комплексу. Для накопичення та обробки спектрів знадобляться багатоканальний аналізатор, спеціалізоване програмне забезпечення, а для низькофонових вимірювань — ще й відповідний свинцевий захист. Для GCDX-OS доступні цифрові й аналогово-цифрові аналізатори, GammaPRO для спектрального аналізу, MCC-MT для моделювання та розрахунку ефективності об’єктів складної геометрії.

У підсумку GCDX-OS Over-Square — вдалий вибір для лабораторії, якій потрібен ОЧГ-детектор із сильною роботою в діапазоні низьких енергій, високою роздільною здатністю та підвищеною ефективністю для компактних проб. Це не універсальна «коробка з кнопкою», зате дуже точний інструмент, який можна зібрати під конкретну методику вимірювання.
