GWDX — коли малу пробу треба дослідити максимально уважно

GWDX — серія колодязних HPGe-детекторів від Baltic Scientific Instruments для високоточного гамма-спектрометричного аналізу. Це не універсальний лічильник «на всі випадки», а спеціалізований інструмент для ситуацій, де зразок невеликий, активність низька, а близькі енергетичні піки потрібно впевнено розділити, а не просто здогадатися, що вони там були.

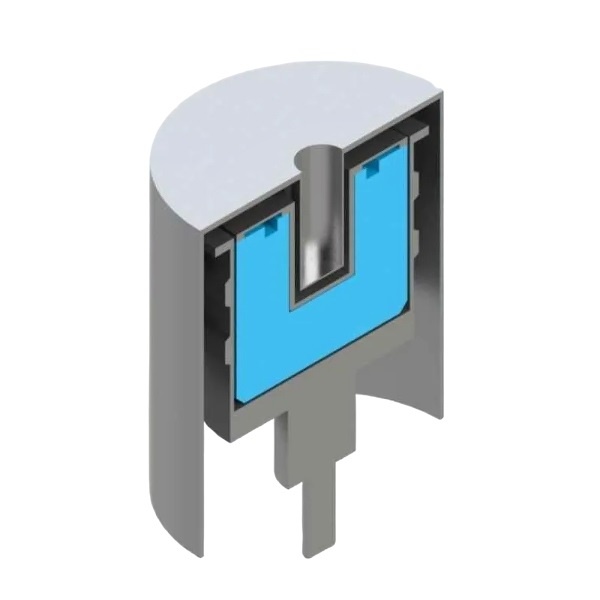

Принцип колодязної конструкції простий і дуже ефективний: пробу розміщують усередині отвору в кристалі. Детектор оточує її майже з усіх боків, забезпечуючи геометрію вимірювання, близьку до 4π. У результаті GWDX особливо добре збирає гамма-випромінювання від малих зразків — фільтрів, препаратів, контрольних проб, матеріалів для радіоекологічного чи технологічного аналізу.

Чому саме GWDX, а не звичайний коаксіальний HPGe

Головна риса серії — дуже тонкий «мертвий» шар усередині колодязя. Це дає змогу ефективніше реєструвати низькоенергетичне гамма-випромінювання та працювати в діапазоні від 20 кеВ до 10 МеВ. У порівнянні зі звичайними коаксіальними HPGe-детекторами колодязна геометрія виграє саме тоді, коли джерело випромінювання компактне й його можна помістити безпосередньо в вимірювальну камеру.

Для серії заявлена роздільна здатність 0,75–0,85 кеВ на енергії 122 кеВ і 2,0–2,4 кеВ на 1332 кеВ — залежно від моделі. На практиці це означає чіткіші піки у спектрі, менше плутанини між близькими гамма-лініями та більш надійну ідентифікацію радіонуклідів.

Варіанти для різних проб

Лінійка GWDX охоплює модифікації з діаметром колодязя 10 або 16 мм та номінальним об’ємом від 90 до 360 см³. Вибирати модель слід не за принципом «більше — краще», а за габаритами проби, потрібною ефективністю та вимогами до енергетичної роздільної здатності. Якщо зразок не входить у колодязь або займає в ньому невигідне положення, перевага детектора швидко перетворюється на дуже дорогу незручність.

Алюмінієвий колодязь підходить для вимірювання невеликих контейнерів і проб, а різні конструкції кріостатів дають змогу адаптувати комплекс до конкретної лабораторної установки. Доступні також варіанти з вбудованим або віддаленим передпідсилювачем.

Охолодження: точність любить рідкий азот

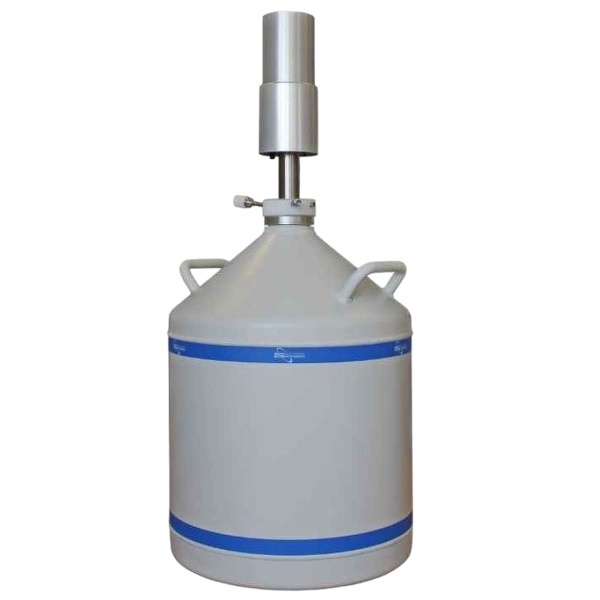

Кристал HPGe працює лише за кріогенних температур, тому GWDX використовує посудину Дьюара з рідким азотом. Це класична й дуже ефективна схема для прецизійної гамма-спектрометрії, але вона вимагає дисципліни: контролю рівня азоту, своєчасного заправлення та дотримання правил роботи з кріогенними рідинами.

Передпідсилювач із охолоджуваним вхідним каскадом допомагає зберегти низький рівень шуму. Передбачені індикація високої швидкості рахунку та захист високовольтного живлення, якщо детектор недостатньо охолоджений. Це важливі деталі: HPGe-система не любить ані перегріву, ані експериментів у стилі «ще одне вимірювання, а азот доллємо потім».

Де GWDX буде найкориснішим

Серія створена для ядерної енергетики, радіоекологічного контролю, промислових лабораторій, наукових досліджень і ядерної медицини. Вона доречна всюди, де потрібен якісний аналіз малих зразків: від контролю радіоактивного забруднення до ідентифікації нуклідного складу технологічних матеріалів.

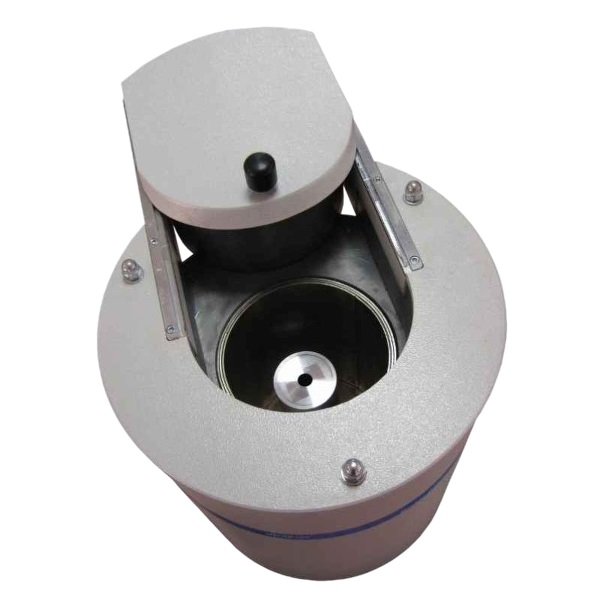

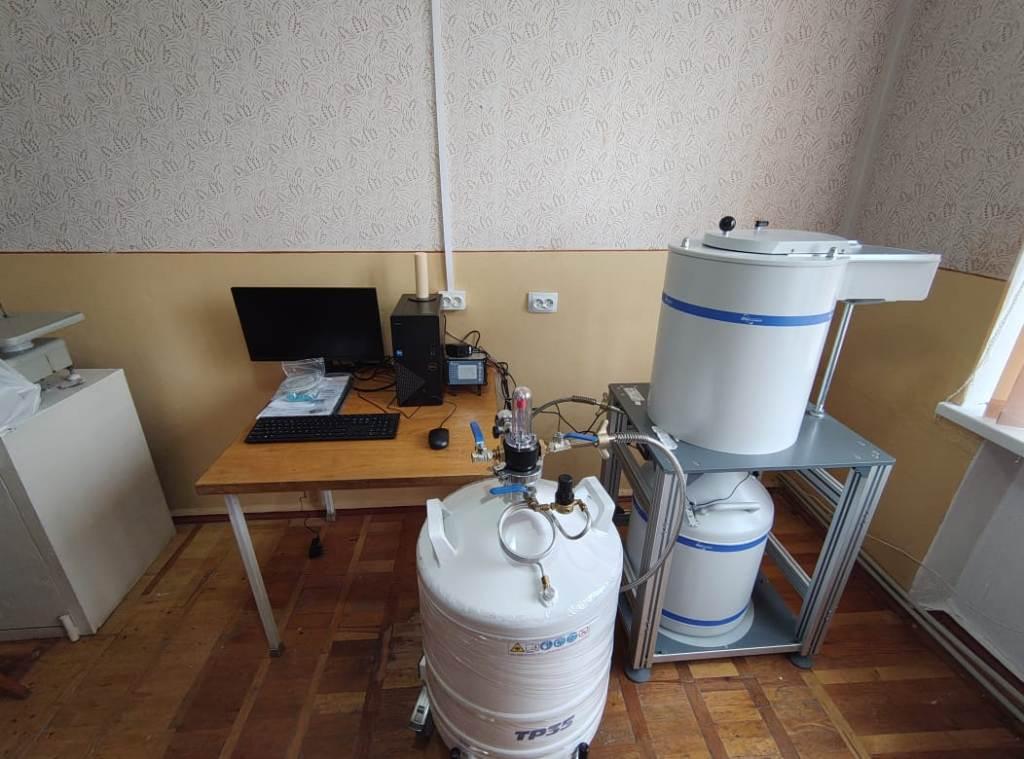

У стандартному комплексі передбачені сам HPGe-детектор, кріостат, посудина Дьюара, передпідсилювач, спектрометричний пристрій і програмне забезпечення GammaPRO. За потреби систему можна доповнити багатоканальним аналізатором, свинцевим захистом для зниження фону, системою зберігання та заправлення рідкого азоту, датчиком його рівня або розширеним ПЗ MCC-MT.

Висновок

GWDX — це професійний колодязний HPGe-детектор для лабораторій, яким недостатньо просто побачити гамма-випромінювання: їм потрібно точно виміряти його спектр. Майже 4π геометрія, тонкий «мертвий» шар і виняткова роздільна здатність роблять серію сильною відповіддю на завдання з компактними пробами. Натомість вона потребує правильно підібраної модифікації, кріогенної інфраструктури та оператора, який розуміє ціну одного пропущеного заправлення азотом.
