серія GCDX

GCDX — коли звичайного гамма-детектора замало

Серія Baltic Scientific Instruments GCDX — це коаксіальні напівпровідникові детектори γ-випромінювання на основі особливо чистого германію (HPGe) p-типу. Їх створено для задач, де важливо не просто зафіксувати наявність радіації, а розкласти спектр на піки, коректно ідентифікувати радіонукліди та працювати з енергіями, недоступними для класичних коаксіальних HPGe-рішень.

Літера X у назві тут недаремно: GCDX мають розширений низькоенергетичний діапазон. У відповідній конфігурації детектор здатен реєструвати γ-кванти від 3 кеВ і до 10 МеВ. Це робить серію придатною для радіоекологічного контролю, ядерної енергетики, промислових вимірювань, наукових досліджень, медицини та аналітичних лабораторій.

Тонке вікно для важливих деталей спектра

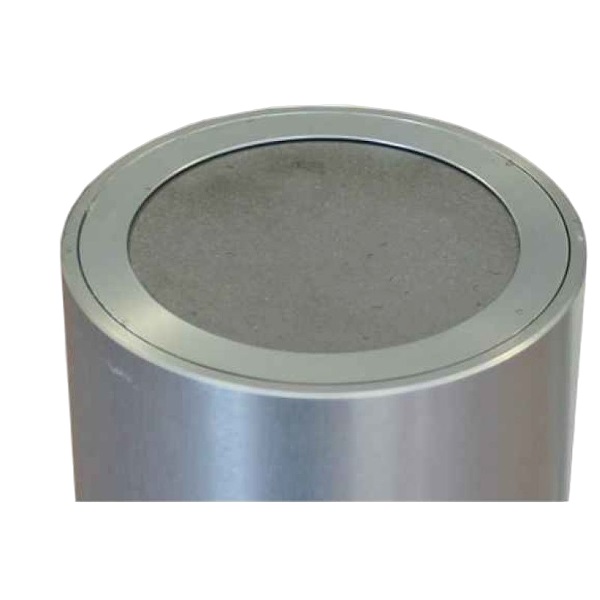

Головна сильна сторона GCDX — тонкий фронтальний контакт кристала та спеціальне вхідне вікно, інтегроване в торцеву частину детектора. Залежно від завдання доступні виконання з алюмінієвим, берилієвим або карбоновим вікном. Саме варіянти з берилієм чи вуглецевим волокном допомагають ефективно пропускати низькоенергетичні фотони до кристала германію.

Практичний сенс простий: у спектрі лишається більше корисної інформації на низьких енергіях, де товстіші конструктивні елементи могли б її послабити. Водночас конкретну конфігурацію вікна слід обирати під геометрію вимірювання, діапазон енергій і характер зразків — універсального «найкращого» варіянта тут немає.

Коаксіальний HPGe: точність, за яку треба охолоджувати

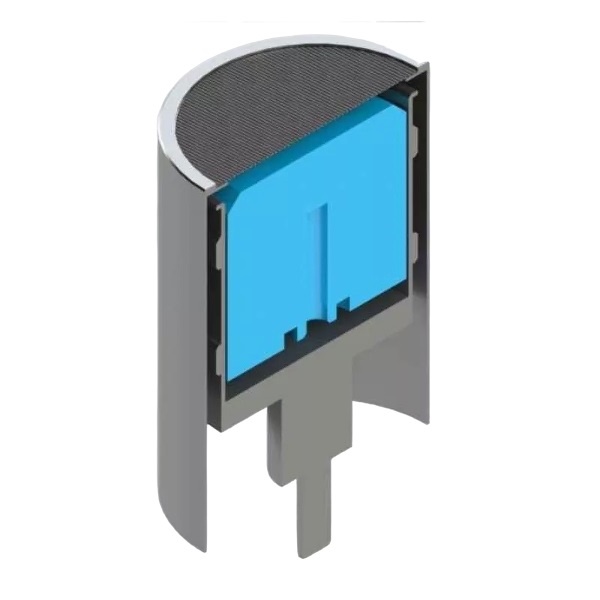

У серії використано коаксіальний кристал особливо чистого германію. Така технологія цінується за високу енергетичну роздільну здатність, хорошу симетрію спектральних піків і низький приладовий фон. Саме тому HPGe-системи залишаються еталонним інструментом там, де сцинтиляційного детектора недостатньо.

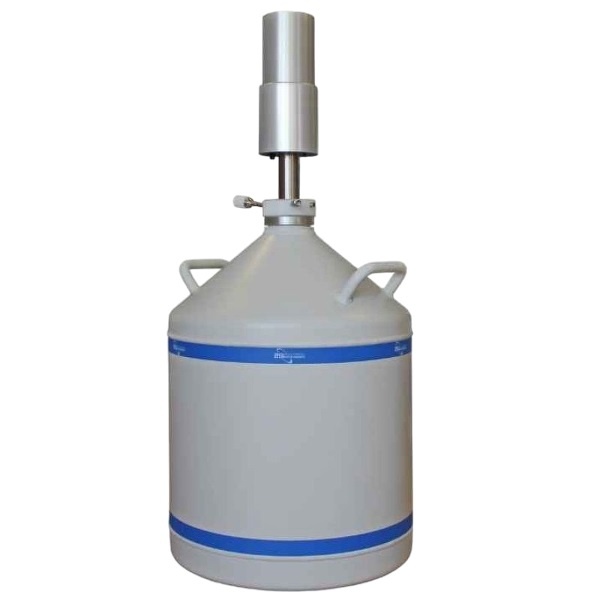

Германієвий кристал працює за кріогенних температур, тому GCDX комплектується посудиною Дьюара для охолодження рідким азотом. Це не прилад формату «увімкнув і забув»: потрібні регулярне поповнення азоту, навчений персонал і дисципліна безпеки. Натомість користувач отримує клас вимірювань, де дрібні піки не перетворюються на статистичний туман.

Кріостат під конкретну вимірювальну установку

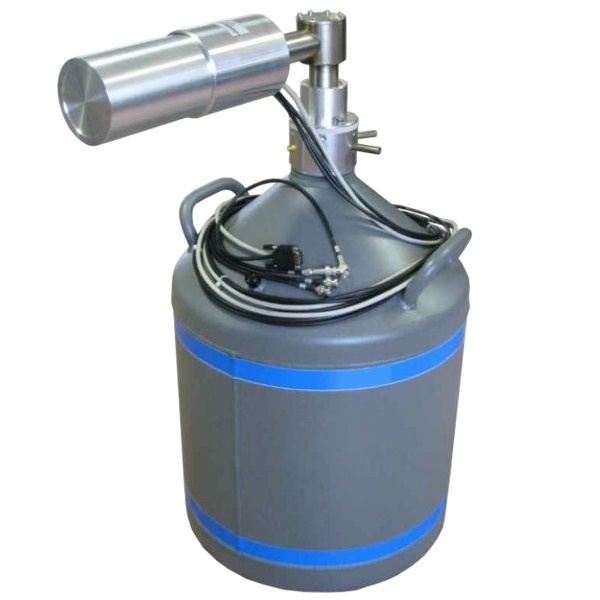

GCDX не обмежується одним форм-фактором. Серія передбачає різні конструкції кріостата, зокрема для вертикального або горизонтального розташування детектора, а також варіянти з вбудованим чи винесеним передпідсилювачем. Завдяки цьому систему можна адаптувати до захисного свинцевого будинку, лабораторного стенда, автоматизованого монітора відходів або мобільного вимірювального комплексу.

Наочна деталь: сам детектор — лише чутлива частина спектрометричного тракту. Для повноцінної роботи йому потрібні багатоканальний аналізатор, високовольтне живлення, програмне забезпечення для збору та аналізу спектрів, а за потреби — екранування, коліматори й засоби контролю рівня азоту. Комплектацію варто фіксувати ще на етапі замовлення.

Захист детектора — не декоративна опція

Серія має захист високовольтного живлення у випадку відігрівання детектора та індикацію високої швидкості лічби. Це важливі функції для щоденної лабораторної роботи: вони допомагають уникати небажаних режимів експлуатації дорогого германієвого кристала й своєчасно помічати ситуації, коли потік випромінювання надто інтенсивний для звичайного вимірювання.

Доступні модифікації з різною відносною ефективністю — від 10% до 100% і вище. Більша ефективність означає вищу ймовірність реєстрації γ-квантів, але також впливає на габарити, вартість, вимоги до екранування та вибір геометрії вимірювання.

Кому підійде серія GCDX

GCDX — професійний вибір для лабораторій і промислових служб, яким потрібні точні гамма-спектрометричні вимірювання з чутливістю до низьких енергій. Серія особливо доречна, якщо потрібно контролювати радіонукліди у пробах довкілля, промисловій продукції, медичних чи дослідницьких зразках, а також у сфері ядерної безпеки.

Перед купівлею варто визначити п’ять речей: потрібний енергетичний діапазон, відносну ефективність, матеріал вхідного вікна, орієнтацію кріостата та склад решти спектрометричної системи. Правильно підібраний GCDX буде не просто детектором, а фундаментом вимірювального комплексу, якому можна довірити складний спектр.
